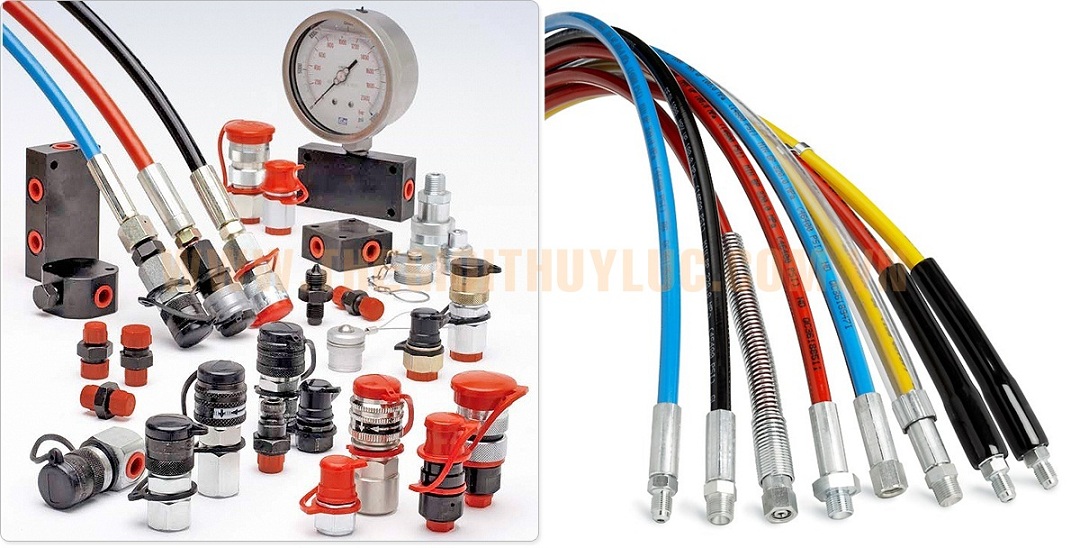

Ống dây thủy lực cao áp 1000 bar

• Thông số kỹ thuật

Thiết kế:

Bên trong ống được làm bằng chất liệu polyamide (PA), với 4 lớp thép xoắn ốc, Vỏ ngoài ống bằng polyurethane (PUR)

ID x OD:

6.4 x 13.4 mm

Áp suất làm việc:

100.0 Mpa ~ 1000 bar

Áp suất phá vỡ:

  320.0 Mpa ~ 3200 bar

Đường kính ống:

80 mm (3.1")

Trọng lượng:

300 g/m (10.6 oz)

Nhiệt độ làm việc:

        -40°C — +100°C (-40°F — +212°F)

Ống đơn

Mã code.

Màu sắc

19 951 1001

Màu đen

19 951 1002

Màu Xanh

19 951 1003

Màu Đỏ

19 951 1004

Màu Vàng

Ống đôi

Mã code.

Màu sắc

19 951 1010

Đỏ/xanh

19 951 1011

Đỏ/vàng

19 951 1012

Đỏ/đen

Đầu kết nối

Mã code.

Thông số kỹ thuật

19 951 0730

G 1/4" male + 60° int. sealing cone + recess for Tredo sealing ring (19 950 0062)

19 951 0731

G 1/4" male + recess for USIT sealing ring (19 950 0084)

19 951 0732

G 1/4" male + 100° ext. sealing cone (for CMS* 120°).

19 951 0733

G 1/4" male + flat end for copper washer (09 950 4600)

19 951 0734

1/4" NPT male

19 951 0735

3/8" NPT male

19 951 0736

R 3/8" male

19 951 0737

Sealing cone universal (24/60°) ext. + G1/4" female swivel nut.

19 951 0738

Sealing cone universal (24/60°) ext. + M14 x 1.5 female swivel nut

19 951 0739

Sealing cone 24° ext. with O-ring + M18 x 1.5 female swivel nut

19 951 0740

3/8" NPT female

19 951 0741

R 1/4" male

19 951 0742

G 3/8" male + 60° int. sealing cone + recess for Tredo ring (19 950 0064)

19 951 0743

1/4" NPT female

19 951 0744

Sealing cone 24° ext. with O-ring + M16 x 1.5 female swivel nut

19 951 0746

1/4" NPT male. Stainless steel

19 951 0749

M12 x 1.5 male + 24° int. flared cone

19 951 0751

1/8" NPT male

19 951 0752

Sealing cone JIC 37° int. + 7/16"-20 UNF swivel nut

19 951 0754

Sealing cone universal (24/60°) ext. + G1/4" female swivel nut. Stainless steel.
